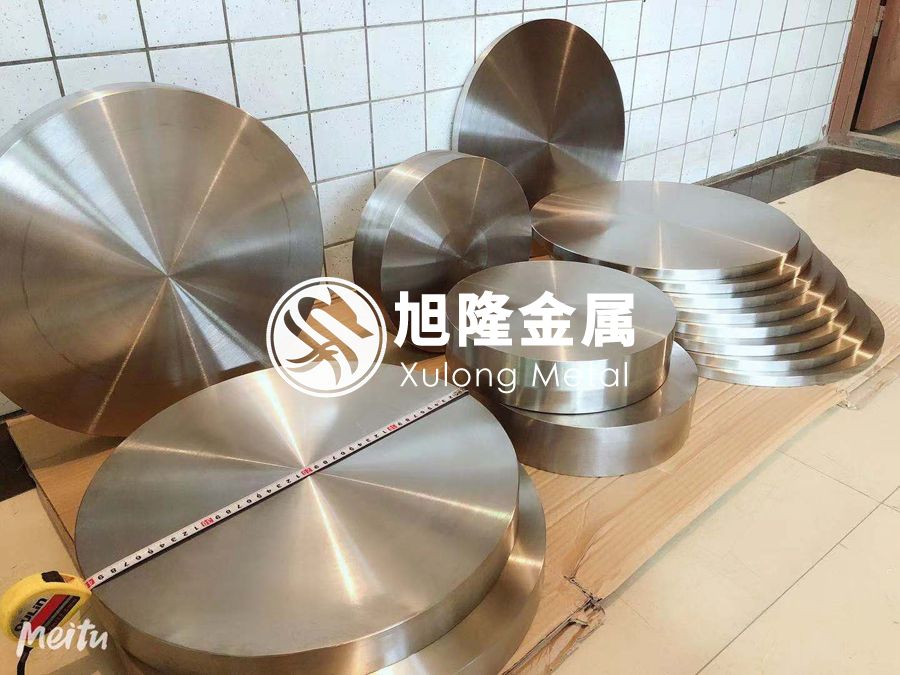

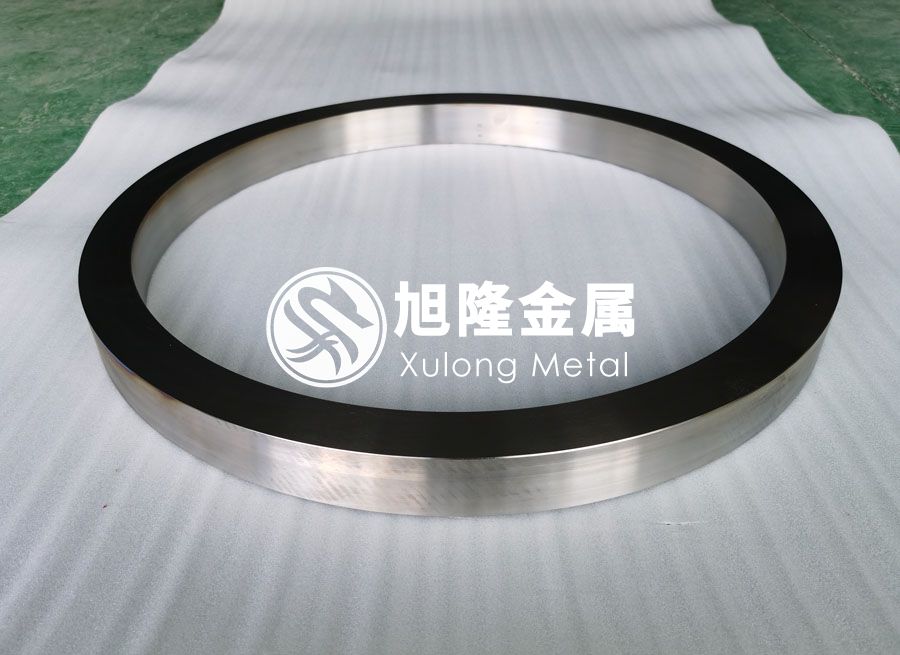

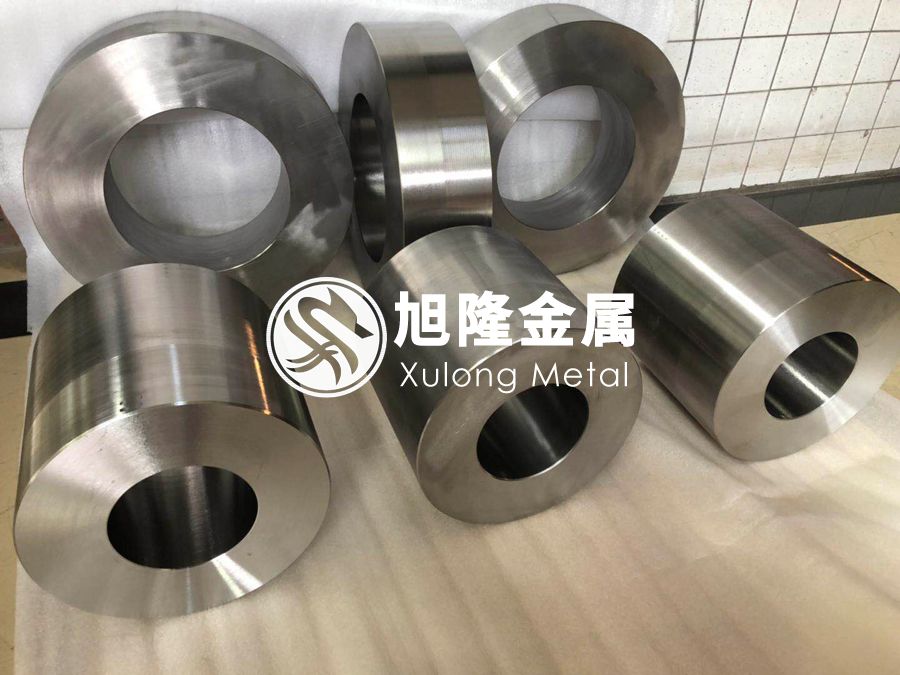

產品名稱：TA2鈦環 、鈦餅 、鈦鍛件
牌號、狀態和規格應符合表1的規定
表1
| 牌號 | 供應狀態 | 產品形式 | 規格，mm | |||
| 外徑 | 內徑 | 截面高度 | 環材壁厚 | |||
| TA0、TA1、TA2、TA3、TA9、TA10、TC4 | 熱加工狀（R）退火狀態（M） | 鈦餅 | 150-300 | - | 35-140 | - |
| ＞300-500 | - | 35-150 | - | |||
| ＞500-600 | - | 40-110 | - | |||
| 鈦環 | 200-400 | 100-300 | 35-120 | 40-150 | ||
| ＞400-700 | 150-500 | 40-160 | 40-250 | |||
| ＞700-900 | 300-700 | 50-180 | 40-300 | |||
| ＞900-1300 | 400-900 | 70-250 | 40-400 | |||
注：經雙方協商可以供應其他規格或形式的產品。
產品的尺寸及其允許偏差應符合表2的規定。
表2
mm
| 餅直徑 | 允許偏差 | 截面高度 | 允許偏差 | 環外徑 | 允許偏差 | 環內徑 | 允許偏差 | 截面高度 | 允許偏差 |
| 150-300 | +3 -1 | 35-140 | +3 -1 | 200-400 | +3 -1 | 100-300 | +1 -3 | 35-120 | +3 -1 |
| ＞300-500 | +3 -1 | 35-150 | +3 -1 | ＞400-700 | +4 -2 | 150-500 | +2 -4 | 40-160 | +4 -2 |
| ＞500-600 | +3 -1 | 40-110 | +4 -2 | ＞700-900 | +5 -3 | 300-700 | +3 -5 | 50-180 | +5 -3 |
| - | - | - | - | ＞900-1300 | +6 -3 | 400-900 | +3 -6 | 70-250 | +6 -3 |
產品的力學性能在經熱處理后的試樣坯上測試。試樣坯推薦的熱處理制度如表3所示
表3
| 牌號 | 推薦的熱處理制度 |
| TA0 TA1 TA2 TA3 TA9 TA10 TC4 | 650-700攝氏度，保溫不少于1H，空冷 650-700攝氏度，保溫不少于1H，空冷 650-700攝氏度，保溫不少于1H，空冷 650-700攝氏度，保溫不少于1H，空冷 650-700攝氏度，保溫不少于1H，空冷 650-700攝氏度，保溫不少于1H，空冷 700-800攝氏度，保溫不少于1H，空冷 |
室溫力學性能應符合表4的規定
表4
| 牌號 | 截面積 cm2 | 室溫力學性能，不小于 | |||
| 抗拉強度 σb,MPa | 規定殘余伸長應力 σr0.2,MPa | 伸長率 δ5，% | 斷面收縮率 ψ，% | ||
| TA0 | ≤100 | 280 | 170 | 30 | 35 |
| TA1 | 370 | 250 | 20 | 35 | |
| TA2 | 440 | 320 | 18 | 35 | |
| TA3 | 540 | 410 | 15 | 30 | |
| TA9 | 370 | 250 | 20 | 30 | |
| TA10 | 485 | 345 | 18 | 25 | |
| TC4 | 895 | 825 | 10 | 25 | |
sxxlti.com
旭隆金屬手機網
