久久精品无码中文字幕-久久精品无码专区免费-久久精品无码专区免费东京热-久久精品午夜福利-久久精品午夜一区二区福利-久久精品亚洲日本波多野结衣

阿里店鋪|慧聰?shù)赇?/a>|順企網(wǎng)|English   寶雞旭隆有色金屬有限公司官網(wǎng)!
全國(guó)服務(wù)熱線

0917-356918813369216168

微信客服 微信客服

首頁(yè) >> 新聞資訊 >> 技術(shù)資料

鈦合金的分類方法及TC4鈦合金熱處理工藝

發(fā)布時(shí)間:2021-03-12 05:50:56 瀏覽次數(shù) :

1、鈦及鈦合金

1)鈦的特性及應(yīng)用

鈦是地殼中分布最廣的元素之一,占地殼重量的0.56%,列居第9位,而鈦資源則僅次于鐵、鋁、鎂而列居第4位,比常見(jiàn)金屬 Cu、Pb、Zn的儲(chǔ)量的總和還多。許多國(guó)家包括我國(guó)在內(nèi)都認(rèn)識(shí)到鈦合金材料的重要性,相繼對(duì)其進(jìn)行研究開(kāi)發(fā),并充分利用鈦合金實(shí)際應(yīng)用價(jià)值。

作為一種結(jié)構(gòu)與功能性金屬,人類研究鈦元素從20世紀(jì)中期發(fā)展到現(xiàn)在,已經(jīng)具備了一定的開(kāi)發(fā)基礎(chǔ)。鈦的原子序數(shù)為22,相對(duì)原子質(zhì)量為47.87,其外觀呈灰色,有金屬光澤,還具有延展性、熔點(diǎn)高的物理特性。鈦的密度雖然較小,但是它的強(qiáng)度高,利用純度可以判別鈦的塑性,純度越高的鈦,其塑性越好,如果鈦中含有雜質(zhì),就會(huì)明顯地降低其塑性。但是從某種角度講,鈦中含有少量適當(dāng)?shù)碾s質(zhì)尤其是間隙雜質(zhì),如碳、氮、氧則可以顯著提高鈦的強(qiáng)度,影響其機(jī)械性能。其實(shí),工業(yè)生產(chǎn)中可開(kāi)發(fā)利用的鈦資源大多就是通過(guò)嚴(yán)格控制適當(dāng)?shù)碾s質(zhì)含量,并添加合金元素而達(dá)到其利用價(jià)值。

鈦合金具有優(yōu)良的綜合性能,自 20 世紀(jì)中期以來(lái)已經(jīng)被認(rèn)為是一種新型的很有發(fā)展?jié)摿蛻?yīng)用前景的結(jié)構(gòu)材料,它們也被認(rèn)為是一種很重要的輕質(zhì)材料。鈦合金耐腐蝕性好、比強(qiáng)度高、耐熱性高,在航空航天、軌道交通及軍事國(guó)防等領(lǐng)域都具有十分廣泛的應(yīng)用前景。

鈦合金被認(rèn)為是一種輕質(zhì)合金。鈦資源在我國(guó)地殼含量相對(duì)豐富,儲(chǔ)量世界第一,但相比于鎂合金,鋁合金等其他主要的輕合金的應(yīng)用,鈦合金的應(yīng)用相對(duì)少許多。而鈦合金所具有的特殊優(yōu)異性能和發(fā)展?jié)摿ψ阋砸鹞覈?guó)對(duì)鈦合金應(yīng)用的重視。原生金屬鈦的產(chǎn)能消耗高,在生產(chǎn)過(guò)程中會(huì)伴有氯化污染物的排放,對(duì)環(huán)境十分不利。目前由于勞動(dòng)力及環(huán)境方面的因素,發(fā)達(dá)國(guó)家有將鈦生產(chǎn)基地轉(zhuǎn)移到發(fā)展中國(guó)家的趨勢(shì),中國(guó)很可能成為鈦金屬的生產(chǎn)大國(guó)。另外,中國(guó)經(jīng)濟(jì)持續(xù)高速發(fā)展,在可預(yù)計(jì)的幾年內(nèi),這種趨勢(shì)還在繼續(xù),對(duì)于鈦合金國(guó)內(nèi)應(yīng)用的發(fā)展前景肯定越來(lái)越好。我國(guó)鈦合金領(lǐng)域在以下幾個(gè)方面應(yīng)深化研究,鈦的低成本化制備、加工技術(shù),大型優(yōu)質(zhì)鈦合金配料制備技術(shù),繼續(xù)加強(qiáng)鈦的推廣應(yīng)用等 。

TC4鈦棒

2)鈦合金的分類及牌號(hào)

鈦合金以鈦為基體,加入 Al、Sn、Mo、Mn等一種或幾種合金元素組成。按退火組織鈦合金可以分為三類:α鈦合金、β鈦合金、α+β鈦合金。三大類合金的特點(diǎn)和牌號(hào)如下:

(1)α鈦合金。此類型鈦合金的主要優(yōu)點(diǎn)是焊接性好、抗腐蝕性高、組織結(jié)構(gòu)穩(wěn)定,缺點(diǎn)是強(qiáng)度低、變形抗力大、熱加工性差。

我國(guó)α鈦合金牌號(hào)為 TA,后跟一個(gè)代表合金序號(hào)的數(shù)字,TA4~TA8 都屬于α鈦合金;

(2)β鈦合金。此類合金塑性加工性能好,當(dāng)具有適當(dāng)?shù)暮辖饾舛葧r(shí),通過(guò)強(qiáng)化熱處理,其常溫力學(xué)性能可獲得大幅度提高,發(fā)展高強(qiáng)度鈦合金也可以通過(guò)對(duì)鈦合金進(jìn)行熱處理,但其冶煉過(guò)程較復(fù)雜,從而使其組織結(jié)構(gòu)變得不穩(wěn)定。合金牌號(hào)為T(mén)B,后跟合金序號(hào),如 TB1,TB2 等;

(3)α+β 鈦合金。這類合金的特點(diǎn)是,力學(xué)性能高,可通過(guò)熱處理進(jìn)行強(qiáng)化,熱加工性好,耐熱性在中等溫度時(shí)較好,但組織結(jié)構(gòu)不夠穩(wěn)定。合金牌號(hào)為 TC,后跟合金序號(hào),如 TC3,TC4 等。

當(dāng)前應(yīng)用最多的是α+β鈦合金,其次是α鈦合金,β鈦合金應(yīng)用相對(duì)較少。若按性能特點(diǎn)分類,鈦合金可分為低強(qiáng)鈦合金、中強(qiáng)鈦合金、高強(qiáng)鈦合金、低溫鈦合金、鑄造鈦合金及粉末冶金鈦合金等。

3)鈦合金組織的特征及性能

α相和β相的組成、形態(tài)、分布以及位錯(cuò)、織構(gòu)等微結(jié)構(gòu)特征可以決定鈦合金的力學(xué)性能,鈦合金的組織結(jié)構(gòu)對(duì)鈦合金的性能有著重要影響,因此想要實(shí)現(xiàn)鈦合金在工業(yè)生產(chǎn)中的實(shí)際應(yīng)用,研究其微觀組織結(jié)構(gòu)具有很高的價(jià)值。

鈦合金相變具有復(fù)雜性、熱加工過(guò)程多樣性的特點(diǎn),特別是兩相鈦合金中存在著多種組織,這些組織在晶粒尺寸、形貌、晶內(nèi)結(jié)構(gòu)上各不相同。兩相鈦合金,一般存在:魏氏組織、網(wǎng)籃組織、雙態(tài)組織以及等軸組織四大類。這幾類顯微組織的形成及組織特征如下:

當(dāng)兩相鈦合金變形開(kāi)始或終了溫度都在β相區(qū),變形量小于50%時(shí),或?qū)⒑辖鸺訜岬溅孪鄥^(qū)后較慢冷卻時(shí),都能得到魏氏組織。魏氏組織特征是:原始β晶界清晰完整,晶界α相非常明顯,晶內(nèi)α相呈片狀規(guī)則排列。冷卻時(shí),晶界處首先析出α相,形成晶界α相,同時(shí)由于變形量較小,晶界比較完整。隨后許多在晶界區(qū)的晶核從晶界向晶內(nèi)生長(zhǎng),形成位向相同,相互平行的長(zhǎng)條狀組織。

當(dāng)冷卻速率不夠慢時(shí),相在晶粒內(nèi)部也可形核、長(zhǎng)大。

兩相鈦合金在α+β相區(qū)上部溫度變形,或在α+β相區(qū)變形后,再加熱至α+β相區(qū)上部溫度然后空冷,便可形成雙態(tài)組織。其組織特征是大量的等軸初生α相分布于β轉(zhuǎn)變組織的基體上,但總含量不低于 50%。從α+β相區(qū)開(kāi)始冷卻時(shí),合金組織中已存在α相,故冷卻過(guò)程中析出的α相可以在β晶界上形核,也可在原α相的界面上形核,之后才在β晶內(nèi)一定的晶面上形核。在α界面上形核析出的以相的位向與原來(lái)存在的以相的位向不同,冷卻速率影響其厚度,冷速越快,厚度越小。在晶內(nèi)形核析出的以相與殘留β相形成的混合物,稱為β轉(zhuǎn)變組織。

兩相鈦合金在低于雙態(tài)組織形成溫度(約低于相變點(diǎn) 30~50℃)的兩區(qū)變形,可獲得等軸組織。相對(duì)雙態(tài)組織等軸組織的特征是初生α相含量超過(guò) 50%,分布有少量β轉(zhuǎn)變組織。當(dāng)變形溫度很低時(shí),β相中的β穩(wěn)定元素含量較高,比較穩(wěn)定,冷卻時(shí)β相內(nèi)不會(huì)析出次生相,其組織特征是等軸α相晶粒間有少量的殘留β相。若加熱到α+β相區(qū)上部溫度后,以極慢冷度冷卻,則次生α相不在β晶內(nèi)形核析出,而是沿初生α邊界析出,與初生α連在一起,也得到等軸組織。

而不同顯微組織的性能特點(diǎn)也各不相同:魏氏組織主要的優(yōu)點(diǎn)在于,斷裂韌性高,疲勞裂紋擴(kuò)展速率低。原因在于魏氏組織中裂紋擴(kuò)展路徑曲折,增加了裂紋的總長(zhǎng)度,故需消耗更多的能量;而且裂紋分叉較多,分散了裂紋尖端應(yīng)變場(chǎng),在破壞中吸收的能量大,突出的弱點(diǎn)是塑性差。

網(wǎng)籃組織的塑性高于魏氏組織;雙態(tài)和等軸組織性能特點(diǎn)恰與魏氏組織相反,具有較高的塑性和疲勞強(qiáng)度,并且因?yàn)樽冃螀f(xié)調(diào)性好,不容易產(chǎn)生孔洞,裂紋萌生困難;其缺點(diǎn)是斷裂韌性、疲勞裂紋擴(kuò)展性能和高溫性能不如魏氏組織,原因在于裂紋在雙態(tài)和等軸組織中擴(kuò)展時(shí)路徑平直,分枝少,在破壞時(shí)吸收的能量少。

TC4鈦合金管

2、Ti-6Al-4V 鈦合金及其熱處理

作為α+β兩相合金,Ti-6Al-4V 合金應(yīng)用最為廣泛、成熟。在20世紀(jì)50 年代初期,美國(guó)的Illinois技術(shù)研究所研發(fā)出的Ti-6Al-4V合金,同時(shí)是鈦合金中生產(chǎn)較早的一種。

從該合金問(wèn)世,國(guó)內(nèi)外的學(xué)者們就開(kāi)始對(duì)它進(jìn)行不斷的研究,促進(jìn)了今天成熟的鈦合金加工技術(shù)。但近些年由于科研理念的改變,由之前純粹的靜強(qiáng)度研究思想轉(zhuǎn)變成破損安全研究和損傷容限科研理念 ,由于其現(xiàn)在新興領(lǐng)域得到進(jìn)一步的應(yīng)用,使Ti-6Al-4V 合金的動(dòng)態(tài)性能在實(shí)踐中更深層次的檢驗(yàn)。由大量的資料文獻(xiàn)可知,影響Ti-6Al-4V 合金的疲勞性能規(guī)律的因素也得到進(jìn)一步的研究,其中包括顯微組織、織構(gòu)、熱處理、截面大小、加載方向、應(yīng)力比、表面狀態(tài)及腐蝕環(huán)境。這使得 Ti-6Al-4V 合金再度成為學(xué)者們研究的熱點(diǎn)新材料。因鈦合金常應(yīng)用于航空構(gòu)件中,因此會(huì)受到高速?zèng)_擊載荷作用,在高應(yīng)變率變形中鈦合金容易形成不穩(wěn)定的變形,由于鈦合金的高絕熱剪切破壞傾向,其在諸如裝甲和侵徹等高應(yīng)變率環(huán)境下的應(yīng)用,已經(jīng)是鈦合金應(yīng)用中的關(guān)鍵性問(wèn)題,因此學(xué)者們更加的關(guān)注其動(dòng)態(tài)性能。

并且Ti-6Al-4V合金的耐熱性、強(qiáng)度、塑性、韌性、成型性、可焊性、耐蝕性和生物相容性優(yōu)異,成為鈦合金工業(yè)中的王牌合金。

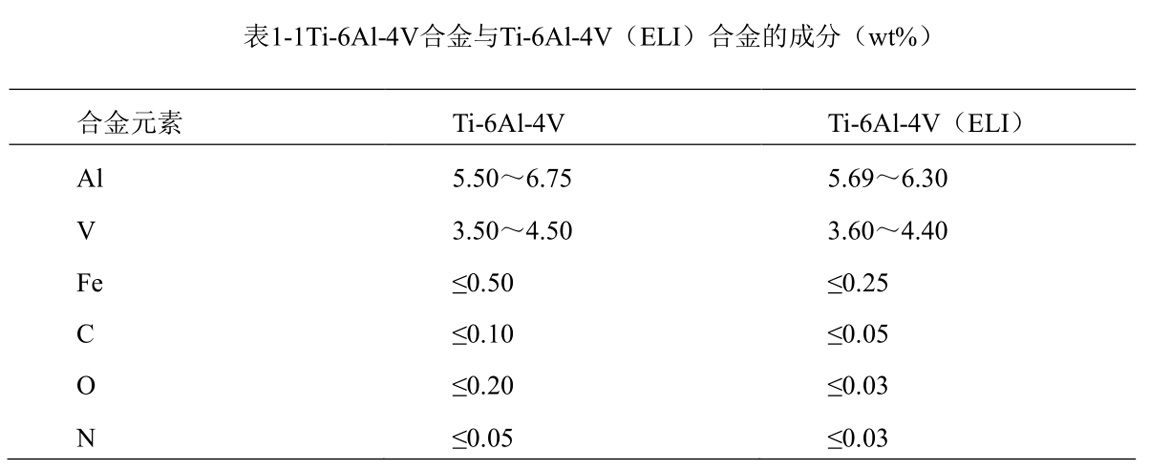

根據(jù)精煉程度,將 Ti-6Al-4V 合金分為普通 TC4 和 TC4(ELI),其各自的化學(xué)成

分如表1-1所示。

TC4鈦合金熱處理

根據(jù)間隙元素氧的含量劃分該級(jí)別,工業(yè)級(jí) Ti-6Al-4V合金中氧的質(zhì)量分?jǐn)?shù)為0.16%~0.20%;而ELI級(jí) Ti-6Al-4V 合金中氧的質(zhì)量分?jǐn)?shù)為 0.1%~0.13%,同時(shí) ELI級(jí) Ti-6Al-4V 合金的強(qiáng)度及延展性相比工業(yè)級(jí)稍低;而 ELI 級(jí)的斷裂韌性要高出工業(yè)級(jí)的約25%。測(cè)得力學(xué)性能:σ b =896MPa、σ s =869MPa、E=110GPa、G=42.7GPa、ρ=4.43g/cm 3 。Ti-6Al-4V 合金占到鈦合金總產(chǎn)量的50%,占到全部鈦合金加工件的 95%。但對(duì)于損傷容限要求嚴(yán)格的部件,ELI 級(jí) Ti-6Al-4V 合金更實(shí)用,而工業(yè)級(jí) TC4 鈦合金通常應(yīng)用于材料以抗拉強(qiáng)度為設(shè)計(jì)依據(jù)。

Ti-6Al-4V合金表現(xiàn)出良好的熱處理強(qiáng)化能力,其熱處理的典型特征為:馬氏體相變先在淬火過(guò)程中發(fā)生,或保留高溫組織,合金的韌性塑形稍微提高,強(qiáng)度硬度稍微降低。而在之后的時(shí)效過(guò)程中,隨著亞穩(wěn)定相和中間相的生成,合金硬度、強(qiáng)度升高,塑形、韌性降低  。

以下是TC4鈦合金典型的熱處理工藝:

(1)去應(yīng)力退火:600℃、2~4h,空冷;

(2)工廠退火:700℃、2h,空冷或800℃、1h,空冷;

(3)再結(jié)晶退火:930℃、4h,爐冷至480℃,出爐空冷;

(4)雙重退火:940℃、10min,空冷+700℃、4h,空冷;

(5)固溶處理過(guò)時(shí)效:940℃、10min,水冷,700℃、4h,空冷;

(6)固溶處理+時(shí)效:940℃、10min,水冷,540℃、4h,空冷,或900℃、30min,水冷,500℃、8h,空冷。

工廠退火使合金強(qiáng)度高,但塑形、斷裂韌性低,其他退火制度可有效改善塑形、斷裂韌性及裂紋擴(kuò)展能力。通過(guò)預(yù)先β退火后,再進(jìn)行兩相區(qū)的熱處理也可以大大改善合金的斷裂韌性和抗蠕變性能。

提高合金的抗拉強(qiáng)度也可以通過(guò)固溶時(shí)效處理(σ b 能達(dá)到1250MPa左右),但會(huì)降低斷裂韌性。由于該合金的淬透性低,只有小零件適用該種強(qiáng)化熱處理。

不同的熱處理工藝可實(shí)現(xiàn)鈦合金獲得不同的組織,并且鈦合金的性能取決于合金的內(nèi)部組織結(jié)構(gòu)。因此,不同的熱處理工藝會(huì)影響鈦合金的性能。

相關(guān)鏈接

Copyright @ 2020 寶雞旭隆有色金屬有限公司 版權(quán)所有    ICP備案號(hào):陜ICP備18014777號(hào)    鈦管鈦棒網(wǎng)站在線統(tǒng)計(jì)
@ 2020 寶雞旭隆有色金屬有限公司 版權(quán)所有
在線客服
客服電話

全國(guó)免費(fèi)服務(wù)熱線
0917 - 3569188
掃一掃

sxxlti.com
旭隆金屬手機(jī)網(wǎng)

返回頂部
主站蜘蛛池模板: 成人国产精品免费软件 | 国产精品第2页 | 国产日韩欧美一区二区 | 国产亚洲婷婷香蕉久久精品 | 成人黄色在线播放 | 国产微拍精品福利视频 | 日韩久久久久 | 特一级毛片 | 色视频在线观看免费 | 视频一区二区中文字幕 | 男女啪啪后进式猛烈动态图 | 99热久久爱五月天婷婷 | 色a在线 | 加勒比一本一道在线 | 亚洲精品一区二区 | 蜜桃臀无码AV在线观看 | 精品国产乱码久久久久久蜜柚 | 日本黄网址 | 91视频污版 | 国产精品成人久久久久 | 国产拍拍拍三级费视频在线观看 | 日韩电影中文字幕在线网站 | 日韩精品第一区 | 亚洲日本va中文字幕区 | 国产特级毛片aaaaaa | 国产精品精品久久久久久 | 成人在线视频一区 | 欧美福利一区二区三区 | 欧美高清一区 | 亚洲精品久久久久久久久久久 | 国产精品资源在线播放 | 久草在现视频 | 日本精品夜色视频一区二区 | 成人免费在线播放视频 | 日日涩| 国产精品福利在线播放 | 亚洲精品一区二区三区在线 | 日韩国产精品99久久久久久 | 亚洲福利在线观看 | 精品一区二区免费视频 | av最新在线观看 |
