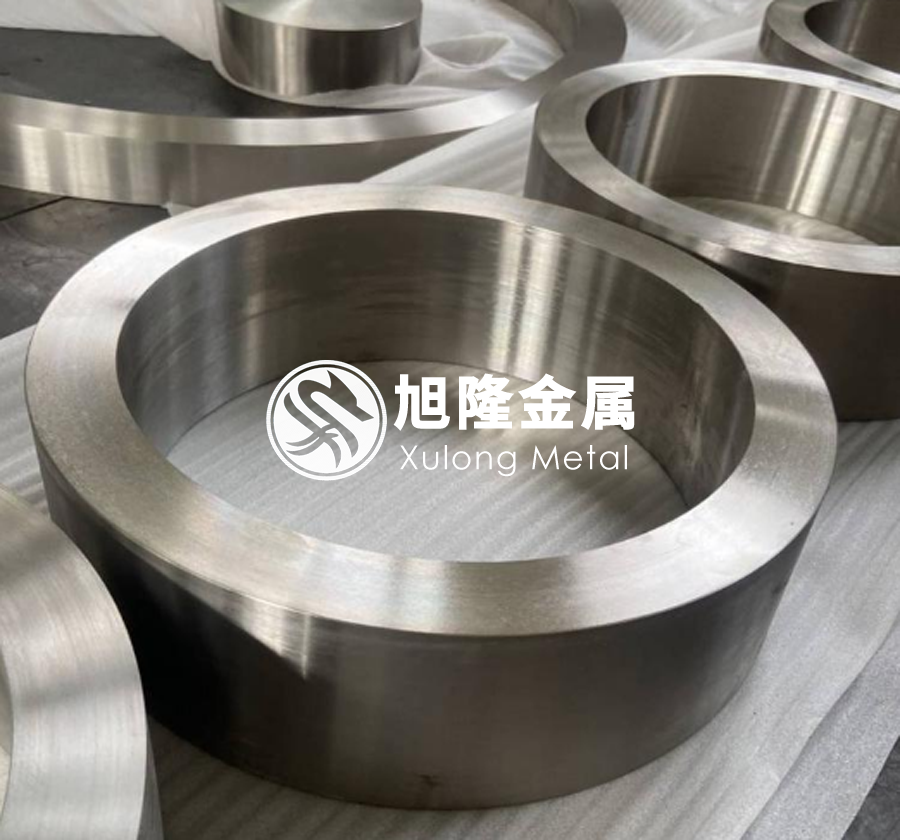

TC4鈦環和不銹鋼環在材料特性、應用領域和性能方面存在顯著差異。以下是兩者的主要區別：

1、材料成分

TC4鈦環：

主要成分：鈦（Ti）約占90%，鋁（Al）約占6%，釩（V）約占4%。

合金類型：α+β型鈦合金。

不銹鋼環：

主要成分：鐵（Fe）為主要基體，鉻（Cr）含量至少為10.5%，還可能含有鎳（Ni）、鉬（Mo）、錳（Mn）等元素。

合金類型：根據具體牌號，可分為奧氏體不銹鋼、馬氏體不銹鋼、鐵素體不銹鋼和雙相不銹鋼等。

2、物理性能

密度：

TC4鈦環：約4.5 g/cm3，比不銹鋼輕約40%。

不銹鋼環：約7.9 g/cm3（以304不銹鋼為例）。

熔點：

TC4鈦環：約1650-1700°C。

不銹鋼環：約1400-1450°C（以304不銹鋼為例）。

熱膨脹系數：

TC4鈦環：約9.0×10??/°C（20-100°C）。

不銹鋼環：約17.3×10??/°C（20-100°C，以304不銹鋼為例）。

3、力學性能

抗拉強度：

TC4鈦環：≥895 MPa。

不銹鋼環：≥515 MPa（以304不銹鋼為例）。

屈服強度：

TC4鈦環：≥825 MPa。

不銹鋼環：≥205 MPa（以304不銹鋼為例）。

延伸率：

TC4鈦環：≥10%。

不銹鋼環：≥40%（以304不銹鋼為例）。

4、耐腐蝕性

TC4鈦環：

在大多數腐蝕介質中表現出優異的耐腐蝕性，特別是在氯化物環境中。

具有良好的抗海水腐蝕性能。

不銹鋼環：

在氧化性環境中具有良好的耐腐蝕性，但在氯化物環境中可能發生點蝕和應力腐蝕開裂。

耐腐蝕性取決于具體牌號，如316不銹鋼比304不銹鋼具有更好的耐腐蝕性。

5、生物相容性

TC4鈦環：

具有良好的生物相容性，適用于醫療器械和人體植入物。

不銹鋼環：

生物相容性較差，通常不用于長期植入人體，但可用于短期醫療器械。

6、加工性能

TC4鈦環：

加工難度較大，需采用專用工具和工藝，如低速切削和充分冷卻。

熱加工性能較好，但需在保護氣氛下進行。

不銹鋼環：

加工性能較好，可采用常規加工方法，如切削、沖壓和焊接。

熱加工性能良好，但需注意高溫下的氧化問題。

7、應用領域

TC4鈦環：

航空航天：飛機結構件、發動機部件等。

醫療器械：人工關節、牙科植入物等。

化工：耐腐蝕設備、管道等。

船舶制造：耐海水腐蝕部件等。

不銹鋼環：

建筑：結構件、裝飾材料等。

食品工業：食品加工設備、容器等。

化工：耐腐蝕設備、管道等。

汽車工業：排氣系統、零部件等。

總結

TC4鈦環和不銹鋼環在材料成分、物理性能、力學性能、耐腐蝕性、生物相容性、加工性能和應用領域等方面存在顯著差異。TC4鈦環具有輕質、高強度、優異的耐腐蝕性和生物相容性，適用于航空航天、醫療器械和化工等領域；而不銹鋼環具有較好的加工性能和耐腐蝕性，適用于建筑、食品工業和汽車工業等領域。在實際應用中，需根據具體需求選擇合適的材料。

相關鏈接
