隨著航空裝備的發展，整體、精密、高性能和輕量化的復雜構件應用越來越廣泛，高強度、質輕、耐腐蝕、無磁性、與復合材料相容性好的鈦合金逐漸成為先進飛機緊固件材料的首要選擇[1-6]。TC4（Ti-6Al-4V）鈦合金是20世紀50年代發展起來的一種中等強度的α＋β型兩相鈦合金，含有質量分數為6％的α穩定元素鋁和4％的β穩定元素釩[7-8]，主要用于制造飛機機身、機翼零件和發動機葉片等，是目前應用最廣泛的鈦合金[9]。

鈦合金的熱處理包括退火、固溶處理、時效、消除應力和β相退火等，其中固溶目的是獲得可以產生時效強化的亞穩定相，從而獲得高強度和高硬度的緊固件[10]。固溶時效工藝參數的選取對強化效果的影響非常重要，其中淬火轉移時間（即從固溶處理爐爐門打開或鍛件從鹽浴槽開始露出到鍛件全部浸入淬火介質所經歷的時間）長短直接影響固溶效果，從而影響后續時效沉淀強化效果。但目前的研究主要集中于固溶溫度和保溫時間對TC4鈦合金組織和力學性能的影響[11-13]，對淬火轉移時間的研究較少。因此，本文在對固溶溫度及冷卻方式研究的基礎上，進一步研究了淬火轉移時間對TC4鈦合金棒顯微組織和力學性能的影響，以獲得該合金強度與塑性匹配良好的熱處理工藝。

1、試驗材料與方法

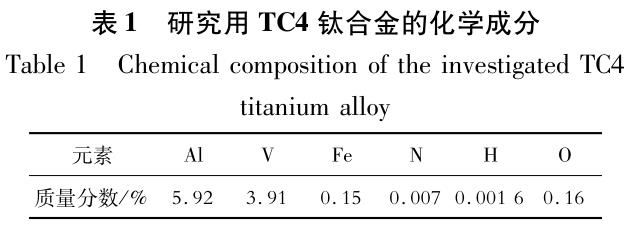

試驗材料為航天緊固件用TC4鈦合金棒材，經3次真空自耗熔煉得到鑄錠，經開坯、鍛造、軋制成φ9mm的棒材，其化學成分如表1所示，符合GB/T 3620.1—2016《鈦及鈦合金加工產品化學成分》的要求。采用連續升溫金相法測得TC4鈦合金的相變點為（990±5）℃。

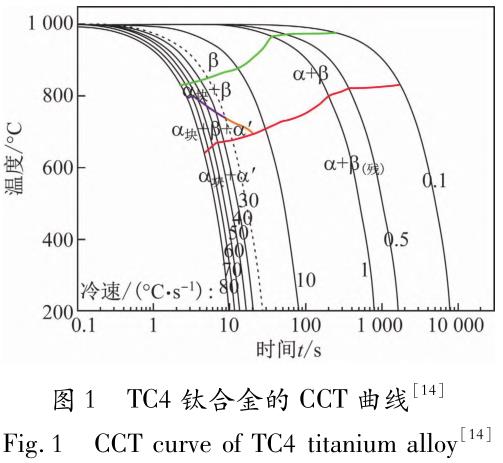

TC4鈦合金的連續冷卻轉變（ｃｏｎｔｉｎｕｏｕｓｃｏｏｌｉｎｇｔｒａｎｓｆｏｒｍａｔｉｏｎ，ＣＣＴ）曲線[14]如圖1所示。可以看到，當冷卻速率為30～80℃／ｓ時，合金發生β→α′馬氏體轉變，α′馬氏體可以顯著提高強化效果。基于ＣＣＴ曲線的相變特征，可通過兩種冷卻方式獲得α′馬氏體：第1種是降低高溫階段的冷卻速率，當冷卻時間為20ｓ時，TC4鈦合金的入水溫度應高于850℃；第2種是提高高溫階段的冷卻速率，當冷卻時間為10～20ｓ時，TC4鈦合金的入水溫度應低于650℃。但由于實際生產條件的限制，第1種方案無法實現，本文采用第2種方案，即采用馬弗爐進行固溶處理，研究固溶溫度、冷卻方式及淬火轉移時間對合金組織和性能的影響。具體熱處理制度如表2所示，其中風冷10、15、20ｓ表示用風冷裝置吹10、15、20ｓ后水冷，空冷10、15、20ｓ表示在空氣中靜置冷卻10、15、20ｓ后水冷。

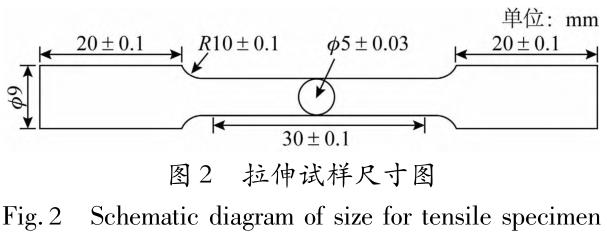

熱處理后的試樣經過研磨、拋光后，采用體積比為1∶3∶7的ＨＦ＋ＨＮＯ₃＋Ｈ₂Ｏ溶液腐蝕15～20ｓ，然后用金相顯微鏡及掃描電子顯微鏡觀察試樣的顯微組織。將熱處理后的TC4鈦合金棒加工成拉伸試樣，尺寸為φ9mm×90mm，平行段直徑為30mm，如圖2所示，采用萬能拉伸試驗機按GB/T 228—2002《金屬材料室溫拉伸試驗方法》測試其力學性能。

2、試驗結果與分析

2.1固溶溫度對TC4鈦合金組織與性能的影響

TC4鈦合金的退火態組織由初生等軸α相和β轉變組織組成，如圖3所示。

圖4為TC4鈦合金在不同溫度固溶處理1ｈ水冷后的顯微組織，是一種包括初生等軸α相和細針狀α′相的兩相組織。隨著兩相區固溶溫度的升高，合金中初生等軸α相含量逐漸減少，1000℃時初生等軸α相完全消失。但不同溫度固溶處理的合金中等軸α相的尺寸變化不大。另外，隨著固溶溫度的升高，細針狀α′相含量增加，說明更多的α相逐漸溶解轉變?yōu)棣孪啵沟酶邷仄胶鉅顟B(tài)下初生等軸α相含量逐漸減少，β相含量逐漸增加，從而在水冷過程中產生更多的α′馬氏體。

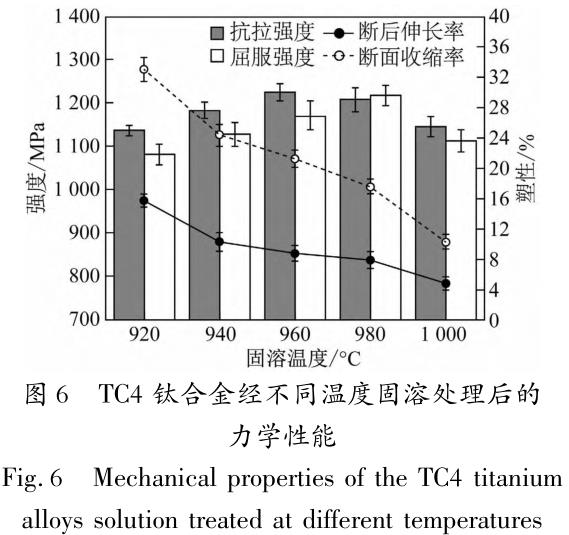

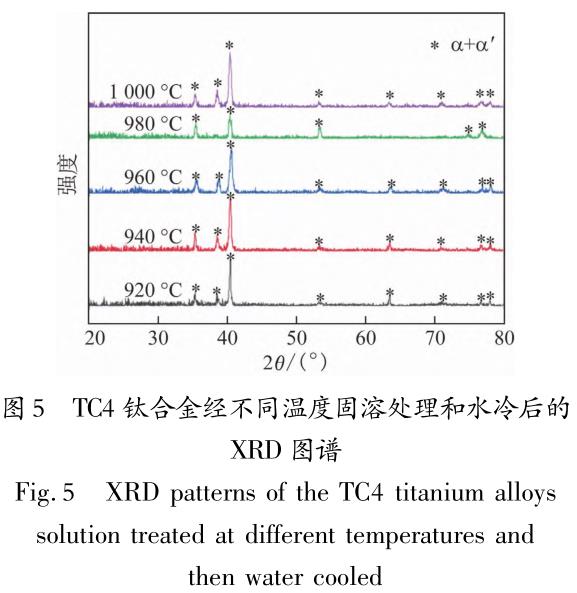

圖5為TC4鈦合金在不同溫度固溶處理和水冷后的ＸＲＤ圖譜。可見合金組織中沒有β相，只有α相和α′相衍射峰。這是由于合金在固溶處理過程中α相逐漸轉變?yōu)棣孪啵陔S后的水冷過程中，由于水冷速較快，β相完全轉變?yōu)棣痢湎唷２煌瑴囟裙倘芴幚淼腡C4鈦合金的力學性能如圖6所示。可以看出，隨著兩相區固溶溫度的升高，合金的抗拉強度和屈服強度提高，斷面收縮率和斷后伸長率顯著降低。960℃固溶處理的合金強度及塑性達到良好匹配。但當固溶溫度高于β相轉變點時，合金的強度和塑性均下降。這是因為在單相區固溶，高溫下僅存在β相，水冷后形成尺寸粗大的α′馬氏體，粗大的α′馬氏體板條無法協調變形，導致材料的塑性變形階段縮短[15]，強度和塑性下降。TC4鈦合金固溶處理后的力學性能與初生等軸α相和針狀α′相含量有一定對應關系。等軸α相含量越高，塑性越好；針狀α′相含量越高，強度越高[16]。

2.2冷卻方式對TC4鈦合金組織與性能的影響

圖7為TC4鈦合金在960℃固溶處理1ｈ后分別風冷＋水冷、水冷和空冷后的顯微組織。從圖7（ａ，ｂ）可見，風冷10ｓ＋水冷和風冷15ｓ＋水冷合金的組織差別不大，均由條狀α相和針狀α′馬氏體組成，前者針狀α′馬氏體的含量高于后者；當風冷時間延長至20ｓ時（圖7（ｃ）），α相形貌轉變?yōu)榈容S狀，并出現了次生片層α相和片層β相，其晶粒尺寸比風冷10和15ｓ合金的都大。

這是由于風冷時間越長，試樣入水越晚，故風冷時間長的冷速較慢，在冷卻過程中原子有充足的時間擴散，有利于次生α相的形核和長大。從圖7（ｄ）可以看到，水冷合金的組織由初生等軸α相及細針狀α′相組成，即保留了高溫β相，也發生了馬氏體相變，β相轉變?yōu)椴环€(wěn)定的α′相和α″相，為后續時效析出提供了良好的組織[17]。從圖7（ｅ）可見，空冷合金的組織為初生等軸α相以及片層α相和片層β相。這是由于空冷速率較慢，合金元素充分擴散，高溫β相發生轉變，使次生α相在初生α相和β相界面形核，向β相晶內生長，形成了片層α相和β相交替的β轉變組織。

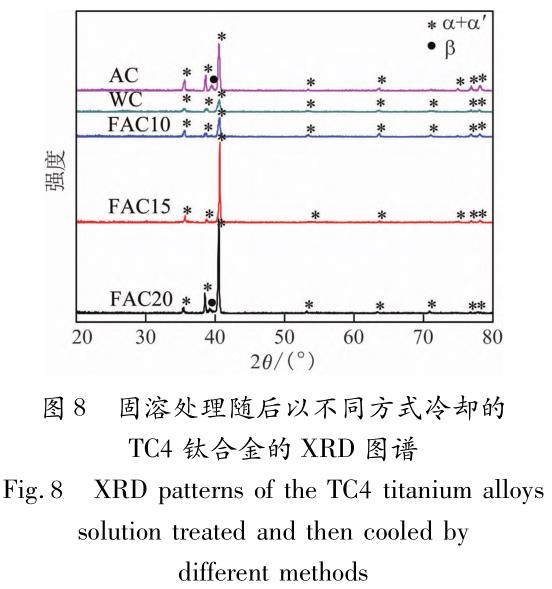

圖8為不同方式冷卻的TC4鈦合金的ＸＲＤ圖譜。從圖8可知，風冷20ｓ＋水冷和空冷的合金均有α-Ｔｉ和β-Ｔｉ衍射峰，而風冷10ｓ＋水冷、風冷15ｓ＋水冷以及水冷的合金沒有β-Ｔｉ衍射峰。

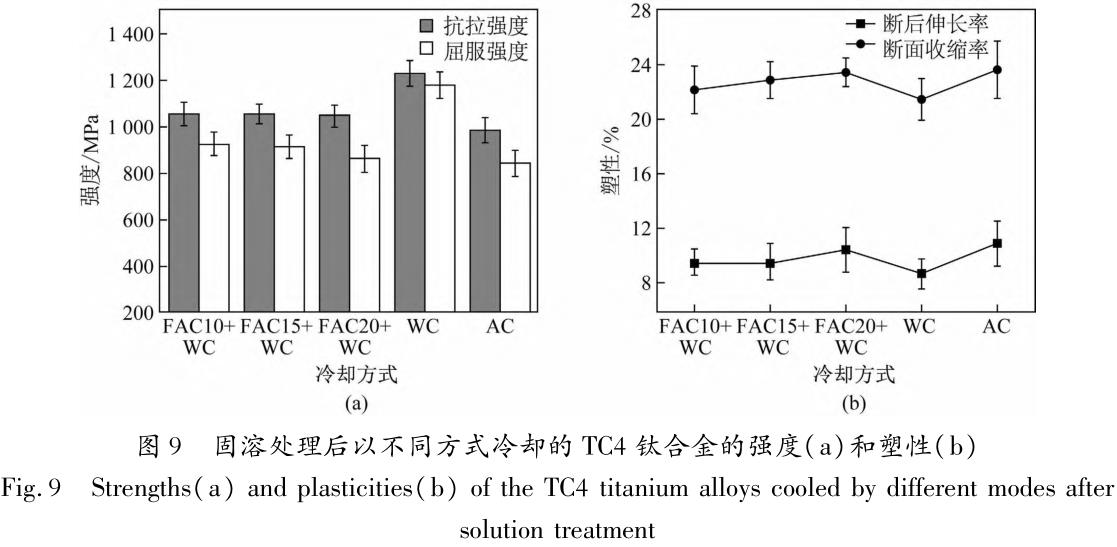

圖9為固溶處理后以不同方式冷卻的TC4鈦合金的力學性能。可見隨著風冷時間的延長，合金強度整體呈下降趨勢，風冷10和15ｓ的合金塑性比風冷20ｓ合金的略低。這是由于風冷20ｓ的合金含有初生等軸α相，其可開動的滑移系較多，在變形過程中，滑移首先在α晶粒內開動，α晶粒越多開動的滑移系越多，塑性越好。但上述3個風冷＋水冷合金的強度和塑性均低于水冷合金，這與水冷形成的初生等軸α相及細針狀α′相的含量有關，初生等軸α相含量越多，塑性越好；細針狀α′相含量越多，強度越高。因此，水冷合金的力學性能最佳，若實際工藝達不到直接水冷的要求，可以選用風冷15ｓ＋水冷的冷卻方式。

2.3空冷條件下淬火轉移時間對TC4鈦合金組織與性能的影響

圖10為在960℃固溶處理1ｈ后分別空冷10、15、20ｓ再水冷的TC4鈦合金的顯微組織。從圖10（ａ，ｂ）可以看出，空冷10ｓ的合金組織由條狀α相和α′馬氏體組成。由于水冷速率較快，原子擴散不充分，高溫β相在冷卻過程中發生了馬氏體相變，生成了亞穩態的α′馬氏體。由圖10（ａ）可以看出，相對細小的α′相分布在板條α相之間。隨著空冷時間進一步延長至15和20ｓ，條狀α相逐漸轉變?yōu)榈容Sα相。由圖10（ｂ，ｄ）可以看出，空冷15ｓ的合金中α′馬氏體含量較空冷10ｓ的合金的少。這主要是由于空冷時間延長，馬氏體轉變開始溫度Ｍｓ降低，導致β相轉變不完全，α′馬氏體含量減少[18]。

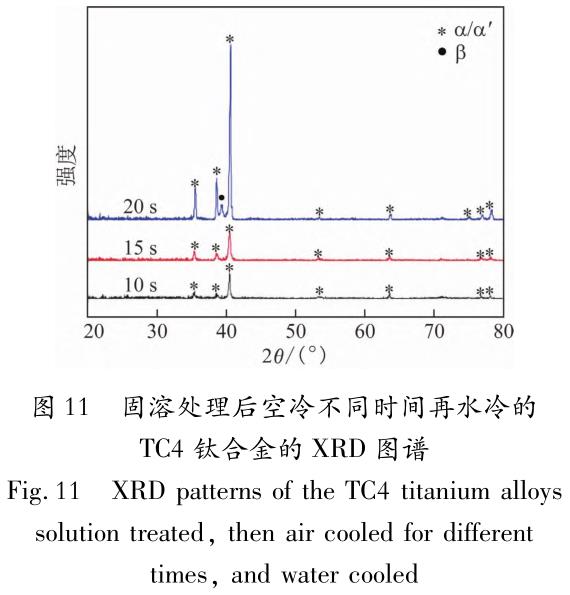

空冷20ｓ的合金組織與空冷10和15ｓ的合金相差較大，結合圖11空冷不同時間的TC4鈦合金的ＸＲＤ圖譜可知，空冷20ｓ的合金沒有α′馬氏體。這主要是由于隨著空冷時間的延長，冷卻速率降低，高溫β相中的合金元素在冷卻過程中發生擴散型轉變，造成次生α相在初生α與β相界面形核并向晶內長大，形成片層α和β相組織。另外α′馬氏體是在較快的冷卻速率下形成的，由于空冷時間的延長，冷卻速率降低，因此空冷20ｓ的合金沒有形成α′馬氏體。在空冷＋水冷條件下，空冷不同時間的TC4鈦合金的ＸＲＤ圖譜如圖11所示。可以看到，空冷10和15ｓ的合金沒有β-Ｔｉ衍射峰，空冷20ｓ的合金組織由α相與β相構成。

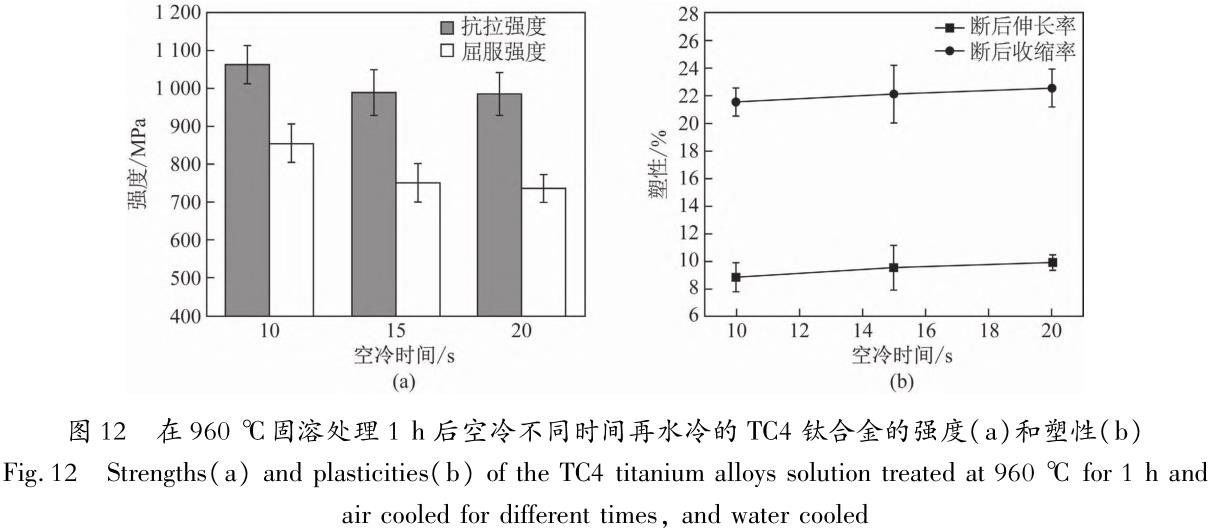

圖12為在960℃固溶處理1ｈ后分別空冷10、15、20ｓ再水冷的TC4鈦合金的力學性能。從圖12可以看出：隨著空冷時間的延長，合金的抗拉強度和屈服強度均下降。這是因為隨著空冷時間的延長，β相向穩定α相的轉變更充分，而亞穩定β相、α′相和α″相含量減少[19]，導致強度下降；另一方面，空冷15ｓ合金的初生等軸α相尺寸最大，其次是空冷20、10ｓ的合金。晶粒尺寸越大，可以開動的滑移系越多，合金塑性越好，但變形協調性變差，塑性降低[20]。這兩方面的綜合作用導致空冷20ｓ合金的塑性最好，空冷10ｓ的合金塑性最差。綜合考慮，空冷時間為10ｓ的TC4鈦合金強度最高，且α′相含量最多，有利于后續時效過程沉淀相的析出。

3、分析與討論

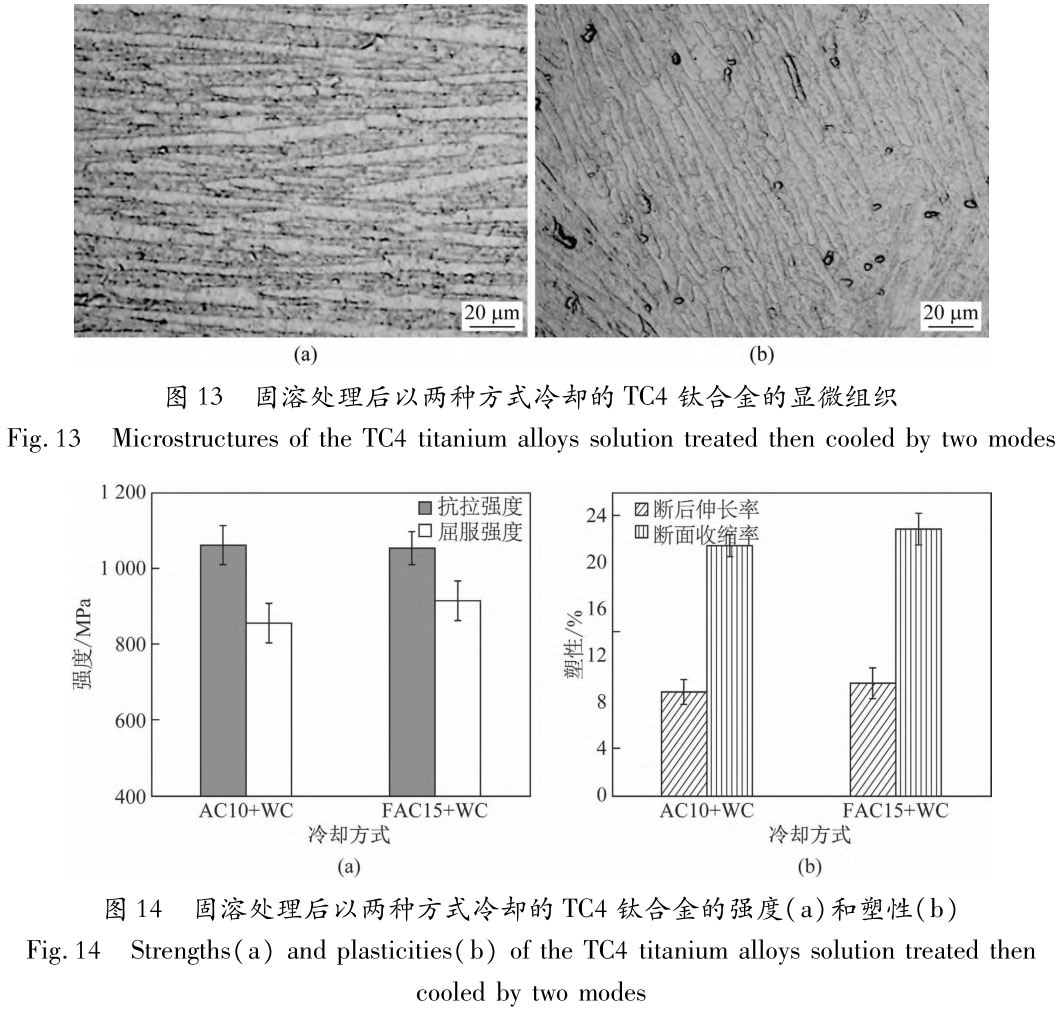

TC4鈦合金在穩定狀態下含有少量β相，而釩屬于β同晶型元素，使合金能熱處理強化，因此與單相區固溶相比，兩相區固溶TC4鈦合金的強度明顯提升。淬火轉移速度對TC4鈦合金強度的影響較大[18]。GB/T 23605—2020《鈦合金β轉變溫度測定方法》要求淬火轉移時間不超過10ｓ，然而在實際生產中由于設備原因通常會超過10ｓ，影響鈦合金的組織和性能。本文研究的風冷＋水冷方式有效延長了淬火轉移時間，使風冷條件下淬火轉移時間為15ｓ的合金與空冷條件下淬火轉移時間為10ｓ的合金獲得了相近的組織與性能。圖13和圖14分別為以兩種方式冷卻的TC4鈦合金的顯微組織和力學性能。從圖13可見，空冷10ｓ＋水冷與風冷15ｓ＋水冷合金的α相均呈條狀，但后者晶粒更細小；從圖14可見，兩種方式冷卻的合金強度接近，但風冷15ｓ＋水冷的合金的斷后伸長率和斷面延伸率較空冷10ｓ＋水冷的合金略高。這是由于風冷15ｓ＋水冷的合金α相的晶粒尺寸較空冷10ｓ＋水冷的合金小，晶粒尺寸越小，晶界面積越大，而晶界可以有效阻礙滑移，從而導致合金的變形協調性變差，塑性降低。由于設備等硬件條件的限制，實際生產中難以達到淬火轉移時間不超過10ｓ的要求，因此可以考慮采用風冷15ｓ＋水冷的方式，也可以獲得強度和塑性匹配良好的TC4鈦合金。

4、結論

（1）隨著兩相區固溶溫度的升高，TC4鈦合金中初生等軸α相含量逐漸減少，細針狀α′相含量增加；合金的抗拉強度和屈服強度提高，但斷面收縮率和斷后伸長率顯著降低，960℃固溶處理的合金強度及塑性達到良好匹配。

（2）TC4鈦合金固溶處理后的冷卻方式?jīng)Q定其相組成：α＋β兩相區固溶后空冷組織由等軸α相和片層α相及β相組成；水冷組織由等軸α相和α′馬氏體組成；風冷10、15ｓ＋水冷組織由條狀α相和晶界針狀α′馬氏體組成；風冷20ｓ＋水冷組織為等軸α相、次生片層α相和片層β相；空冷10ｓ＋水冷組織由條狀α相和α′馬氏體構成；空冷15ｓ＋水冷組織由等軸α相和α′馬氏體構成；空冷20ｓ＋水冷組織由等軸α相和片層α相及β相構成。

（3）固溶處理后水冷的TC4鈦合金力學性能最佳，若實際工藝達不到直接水冷的要求，可采用風冷15ｓ＋水冷的冷卻方式。

參考文獻

[1]趙永慶，辛社偉，陳永楠，等.新型合金材料-鈦合金[Ｍ].北京：中國鐵道出版社，2017.

[2]吳全興.鈦合金在航空產業中的應用及加工方法[Ｊ].鈦工業進展，2013，30（3）：42-43.

[3]師俊峰，韓珍梅.航空緊固件鈦合金材料的應用現狀[Ｊ].機械管理開發，2020，35（5）：258-259.

[4]張慶玲，王慶如，李興無.航空用鈦合金緊固件選材分析[Ｊ].材料工程，2007，35（1）：11-14.

[5]張云龍，李若琳.層疊燒結制備多孔鈦合金及生物相容性研究[Ｊ].上海金屬，2023，45（1）：20-25.

[6]趙佩文，程曉英，汪犁，等.冷軋變形對Ｔｉ425鈦合金耐蝕性能的影響[Ｊ].上海金屬，2022，44（3）：21-27.

[7]黃正陽，郭子靜，文光平，等.不同工藝退火后TC4合金的力學性能[Ｊ].金屬熱處理，2015，40（9）：175-179.

[8]季亞娟，李贊，陶軍，等.試樣狀態對線性摩擦焊接頭組織及性能的影響[Ｊ].焊接，2021（1）：56-60.

[9]汪建林.高強鈦合金的發展現狀[Ｊ].上海金屬，1987，9（2）：50-58.

[10]張樹啟.緊固件用高強度鈦合金的發展[Ｊ].鈦工業進展，1998，15（5）：1-3.

[11]劉星星，嚴彪，唐人劍，等.ＴＣ6鈦合金的淬火相變及時效研究[Ｊ].上海金屬，2008，30（1）：12-14.

[12]許世嬌，權純逸，楊墊.固溶溫度和時效處理對TC4顯微組織和硬度的影響[Ｊ].科技前沿，2021，27（12）：13-15.

[13]劉婉穎，朱毅科，林元華，等.熱處理對TC4鈦合金顯微組織和力學性能的影響[Ｊ].材料導報，2013，27（9）：108-111.

[14]鄒海貝.TC4鈦合金熱處理強化工藝及相變行為研究[Ｄ].秦皇島：燕山大學，2019.

[15]李旭敏.固溶處理對TC4鈦合金組織和力學性能影響研究[Ｄ].南京：東南大學，2019.

[16]辛社偉，趙永慶.關于鈦合金熱處理和析出相的討論[Ｊ].金屬熱處理，2006，31（9）：34-37.

[17]ＣＨＥＮＹＹ，ＤＵＺＸ，ＸＩＡＯＳＬ，ｅｔａｌ.Ｅｆｆｅｃｔｏｆａｇｉｎｇｈｅａｔｔｒｅａｔｍｅｎｔｏｎｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｔｅｎｓｉｌｅｐｒｏｐｅｒｔｉｅｓｏｆａｎｅｗβｈｉｇｈｓｔｒｅｎｇｔｈｔｉｔａｎｉｕｍａｌｌｏｙ[Ｊ].ＪｏｕｒｎａｌｏｆＡｌｌｏｙｓａｎｄ Ｃｏｍｐｏｕｎｄｓ，2014，586：588-592.

[18]樊開倫，劉文成，劉勇德，等.固溶轉移時間對TC4鈦合金強度的影響研究[Ｊ].中國科技縱橫，2020（12）：79-84.

[19]任馳強，丁一明，李佳佳，等.固溶-時效對TC4鈦合金顯微組織和力學性能的影響[Ｊ].湖南有色金屬，2022，38（2）：44-46，55.

[20]譚玉全.熱處理對TC4鈦合金組織、性能的影響及殘余應力消除方法的研究[Ｄ].重慶：重慶大學，2016.
